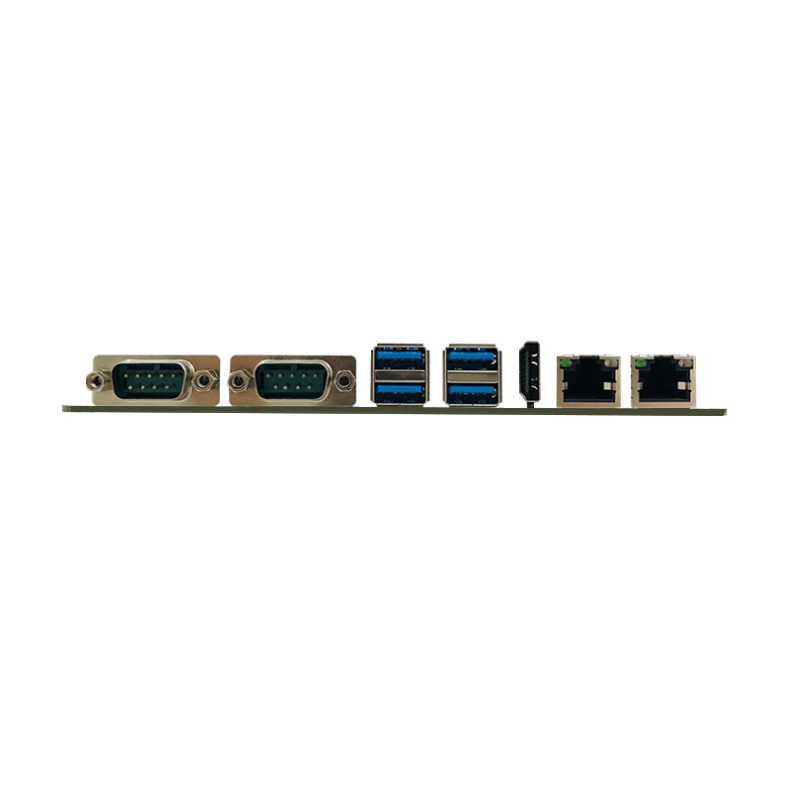

产品类型 | - 嵌入式工业主板 |
处理器 | - 板贴 Intel 8代 WSK-U 4205U, i5-8265U, i7-8565U - 板贴 Intel 10代 CML-U 5205U, i5-10210U，i7-10510U |
芯片组 | - Intel WSK-U SOC 或 CML-U SOC |
内存 | - 支持1个 DDR4 SO-DIMM 内存插槽，MAX 16GB |
显示控制器 | - Intel 集成 UHD Graphics |
显示接口 | -三显接口 HDMI+LVDS或 eDP (跳线选择)，VGA (插针可选)+HDMI1.4 max resolution up to 4096*2160@24Hz LVDS, DualChannel 24bit, max resolution up to 1920*1200@60 eDP, max resolution up to 4096*2160@60Hz -提供 6pin 2.0mm逆变器接口，2pin 2.0mm供电接口 |
存储 | - 支持1个 SATA3.0+PWR 4pin 2.54mm ,支持一个 mSATA |
音频 | - 支持 F_AUDIO1, 2x5pin，2.0mm，1 x SPK_OUT, 1 x 4pin，2.0mm |
网络 | - 2 x Intel i211AT RJ45 千兆网络接口 |
USB | - 4 x 板边 USB3.0, 2 x 板内 USB2.0 插针,3 x USB2.0 集成于 MIX-IO |
SM bus/I²C 接口 | - 1 x SM bus 总线集成于 MIX-IO |
串口 | -COM1, COM2支持 RS232/422/485(BIOS设置) -COM3，COM4支持 TTL信号集成于 MIX-IO总线 -COM5支持 RS232/TTL，2x5pin，90°，2.0mm - COM6 支持 RS232，2x5pin，90°，2.0mm |
PS2 键鼠/LPT 接口 | - PS2 键鼠接口集成于 MIX-IO |
数字 I/O | - 1个8位 GPIO Wafer 接口, 提供电源和地，+5V 电平输出 |
LPC 扩展接口 | - MIX-IO 集成 LPC 局部总线可扩展4串口模块 |
TPM 接口 | - 板载加密芯片 SLB9670，支持 TPM2.0（可定制支持TCM） |
扩展总线 | -1x Mini-PCIe (有 SIM 卡座支持 4G模块) -1x自定义 MIX-IO总线集成 GPIO/2xUart/3xUSB2.0/PS2/PCIex1/ SW/LPC/Smbus |
工作温/湿度要求 | - 0~60℃, 10%~90%无凝结；可扩展支持-40~85℃, 10%~90%无凝结 |
非工作温/湿度要求 | - -40℃~85℃, 5%~95%无凝结 |
Watch Dog | - 255级可编程秒/分，支持超时中断或系统复位 |
BIOS | - AMI UEFI BIOS |
操作系统 | - Win10/Linux , 64bit |
PCB 配色要求 | - PCB 采用工业绿喷涂 |
PCB 尺寸（LxWxH） | - 168x 120 mm |
电源 | - 支持 10～24V DC 宽电压输入，2 pin , VH3.96 接口 (配 DC-Jack 转接线)提供一个 4pin 2.54mm +12V 风扇接口 |
